屋外用遮熱工法性能検証

屋外用遮熱工法性能検Ⅰ

テスト条件

目的	ベージュ色の屋外用遮熱材ＴＨＢ－ＷＢＥを、ガルバリウム鋼板の屋外側に貼り室内側の温度を測定する。
日時	平成２７年４月２１日
室内温度	２５．０℃
使用器材	遠赤外線ヒーター：1000Ｗ／ガルバリウム鋼板：100×100×0.5／遮熱材：THB-WBE(ベージュ) 0.2mm
測定器具	サーモレコーダー

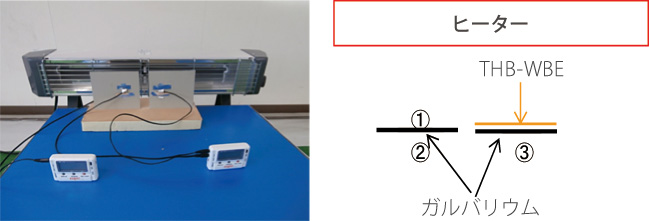

テスト概観

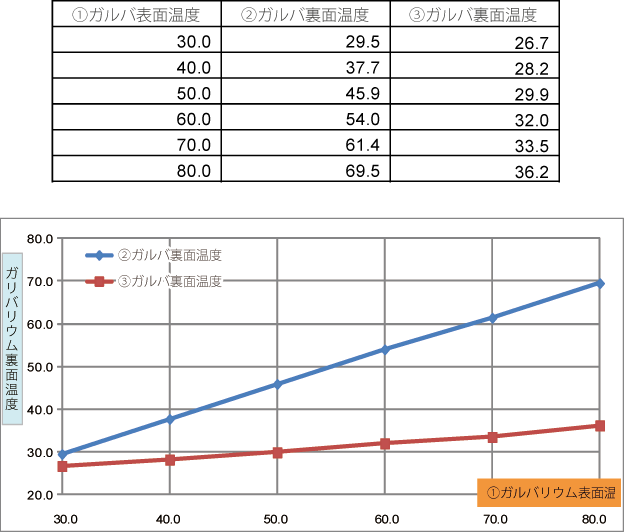

テスト結果

考察

• ガルバリウムの熱源側表面温度が８０℃の時、ＴＨＢ－ＷＢＥを貼った室内側温度は３６．２℃と４３．２℃も下がることが解った。
• これは、ガルバリウム鋼板の室内側温度より３３．３℃低いことが解る。

屋外用遮熱工法性能検 Ⅱ

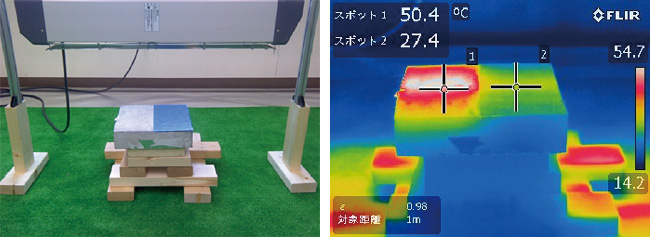

【1】コンクリートブロック

コンクリート表面が約５０℃になった場合の、屋外用遮熱材表面温度測定

結果

• コンクリート表面：５０．４℃
• 温度差　２３．０℃

考察

ビルの屋上を想定して温度を５０℃に設定したが、表面温度は２３℃も低下させることが出来た。実際には、気温はもっと高くなるが、それでも大幅な温度低下が可能であると考えられる。

【2】スレート

スレート表面温度を約６０℃位にしたときの、屋外用遮熱材表面の温度測定

結果

• スレート表面温度：６０．１℃
• 屋外用遮熱材表面温度：３１．８℃
• 温度差　２８．３℃

考察

工場等スレート屋根の夏場の温度である６０℃の状態で測定したが、表面温度の差２８．３℃となり非常に大きな効果があることが解る。

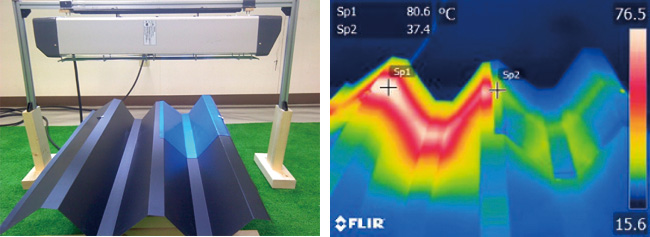

【3】折板屋根材

折板屋根材表面温度が８０℃の時の屋外用遮熱材表面温度を測定

結果

• 折板屋根材表面温度：８０．６℃
• 屋外用遮熱材表面温度：３７．４℃
• 温度差　４３．２℃

考察

夏場の鉄板屋根最高温度である８０℃を想定し試験したが、４３．２℃も低下した。
