テント遮熱工法

テント遮熱工法性能検証 1

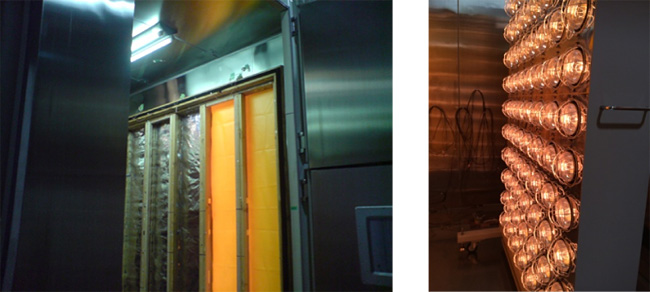

テント生地の室内側にトップヒートバリアーを、完全密着した場合と一部浮かせた状態での差を、栃木県産業技術センターで測定し性能を検証する。

平成２５年１２月１０日

２０．０℃

５０％

遠赤外線ヒーター：１０００Ｗ／ｍ２照射距離６０ｃｍ標準テント方向の温度６０℃
テント生地：TE社製ポリエステル１００×１２０ｍｍ
遮熱材：トップヒートバリアーT、０．１ｍｍ (PET-AL-Xコート)

ＳＰ－１：テント生地にトップヒートバリアーTを全面接着
ＳＰ－２：テント生地にトップヒートバリアーTを空気層ができる様に周囲のみ接着
ＳＰ－３：テント生地そのまま

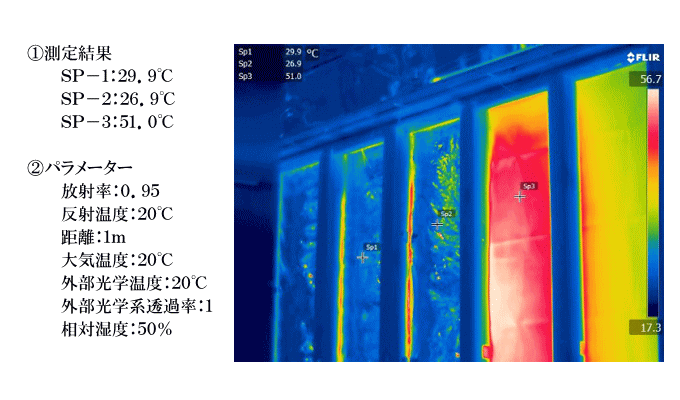

（7）測定器具：サーモグラフィーＦＬＩＲＳＣ６４０

農業用遮熱材を貼ったＡＴＩＳテントの裏面温度が２９．９～２６・９℃なのに対し、遮熱施工していないテントは５１℃で、その差は２１．１～２４．１℃となった。これを見ても、ＡＴＩＳテントの性能の高さが歴然と解かる。

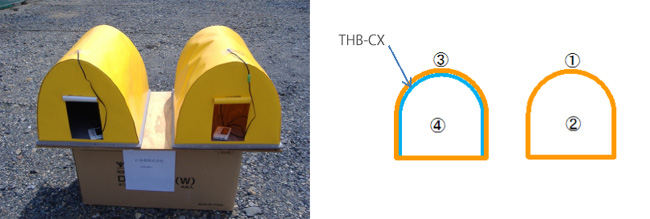

テント模型を製作、遮熱材を貼ったＡＴＩＳテントと何も施工していないテントの室内温度を測定する。
尚、出入り口は常時開放状況で測定した。

平成２５年９月１２日

晴れ

テント生地：TE社製テトロン厚み０．５ｍｍ表面処理フッ素樹脂コート加工、６１０ｇ／ｍ２
テントサイズ：４００W×５００D×３５０H
遮熱材：THB-CX ０．１ｍｍ全面貼り
接着剤：セメダイン５４０
温度測定高さ：床より１００ｍｍ

左側：室内側にTHB-CX全面貼り
右側：遮熱未施工

サーモグラフィー
サーモレコーダー

テント内の加重平均温度は、遮熱未施工が４０．３℃、遮熱テントが３５．９℃と遮熱テントの方が４．４℃も低い事が解かる。このときの、加重平均気温は３３．１℃であった。

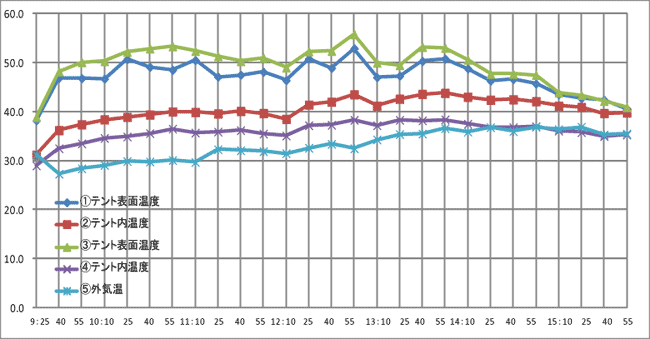

テント内部の温度変化を見ても、遮熱未施工テントが高温に推移するのに対し、遮熱テントは比較的低温で安定していることが解かる。
遮熱テントは、１４時２５分位から気温とほぼ同じ室内温度である。しかし、実際には遮熱することにより体温を上昇させる電磁波が殆どカットされているので、室内環境は大きく異なると考えられる。
遮熱未施工テントの最大室温は４３．８℃に対し、遮熱施工テントは３８．３℃と５・５℃も低かった。
