屋外用遮熱工法性能検証

 屋外用遮熱工法性能検Ⅰ

テスト条件


•目  的:ベージュ色の屋外用遮熱材THB-WBEを、ガルバリウム鋼板の屋外側に貼り室内側の温度を測定する。
•日  時:平成27年4月21日
•室内温度:25.0℃
•使用器材
遠赤外線ヒーター:1000W/ガルバリウム鋼板:100×100×0.5/遮熱材:THB-WBE(ベージュ) 0.2mm
•測定器具:サーモレコーダー





テスト概観

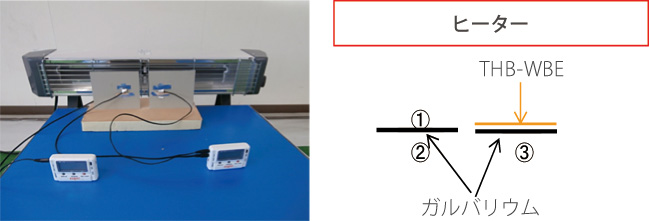

屋外用遮熱工法性能検証テスト概観





テスト結果

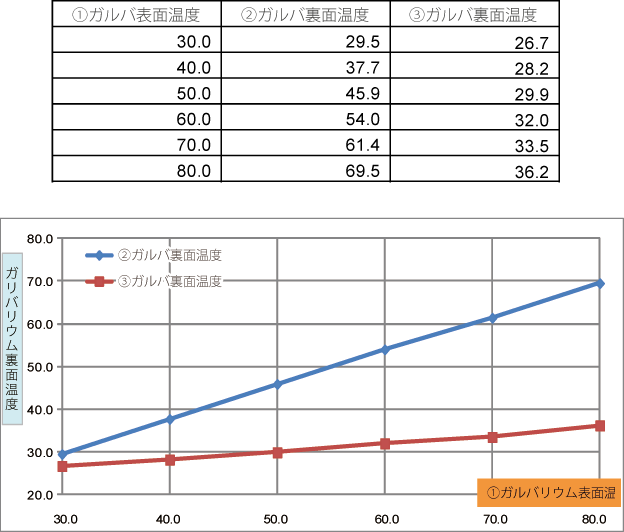

屋外用遮熱工法性能検証テスト結果





考察



•ガルバリウムの熱源側表面温度が80℃の時、THB-WBEを貼った室内側温度は36.2℃と43.2℃も下がることが解った。
•これは、ガルバリウム鋼板の室内側温度より33.3℃低いことが解る。



 屋外用遮熱工法性能検 Ⅱ

【1】コンクリートブロック

コンクリート表面が約50℃になった場合の、屋外用遮熱材表面温度測定


結果


•コンクリート表面:50.4℃
•屋外用遮熱材表面温度:27.4℃
•温度差 23.0℃

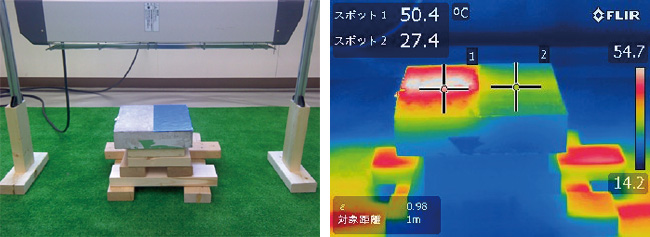

屋外用遮熱工法性能検証(コンクリートブロック)



考察

ビルの屋上を想定して温度を50℃に設定したが、表面温度は23℃も低下させることが出来た。実際には、気温はもっと高くなるが、それでも大幅な温度低下が可能であると考えられる。



【2】スレート

スレート表面温度を約60℃位にしたときの、屋外用遮熱材表面の温度測定



結果


•スレート表面温度:60.1℃
•屋外用遮熱材表面温度:31.8℃
•温度差 28.3℃

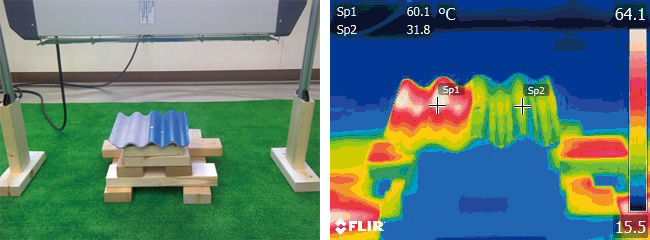

屋外用遮熱工法性能検証(スレート)



考察

工場等スレート屋根の夏場の温度である60℃の状態で測定したが、表面温度の差28.3℃となり非常に大きな効果があることが解る。







【3】折板屋根材

折板屋根材表面温度が80℃の時の屋外用遮熱材表面温度を測定



結果


•折板屋根材表面温度:80.6℃
•屋外用遮熱材表面温度:37.4℃
•温度差 43.2℃

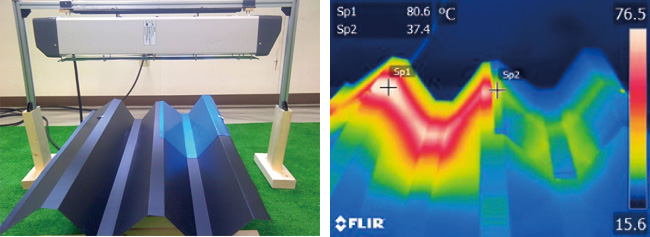

屋外用遮熱工法性能検証(折板屋根材)





考察

夏場の鉄板屋根最高温度である80℃を想定し試験したが、43.2℃も低下した。
